瓦楞纸板行业的朋友们都知道，张力平衡辊在瓦楞纸板生产线上是基本配置，它直接影响到原纸在预热缸上的受热均匀性，同时，它也关联到了瓦线整体的张力传递链。

张力平衡的概念

辊轮在遇到左右侧张力不相等时，必然产生倾斜。通过倾斜改变了辊面左右侧的纸路长度，从而化解了辊轮表面左右侧的张力差，此状态是张力实现平衡的标志。仅看张力平衡，辊轮不需要自动恢复水平功能。但倾斜的辊面使带状材料的运行位置处于不确定状态，即材料沿着辊轮表面向位置较高的一侧移动。此种移动影响了带状材料的最终产品质量，对生产极为不利。为了消除此不利影响，辊轮应具备自动恢复水平的能力。基于材料特性的不同，所需要的此恢复水平的力矩也不一样。目前主流产品皆为纯机械机构，此恢复水平的功能由重力实现。

辊轮摆动原点的位置

你们见过的摆动是下面两张图的哪一种？

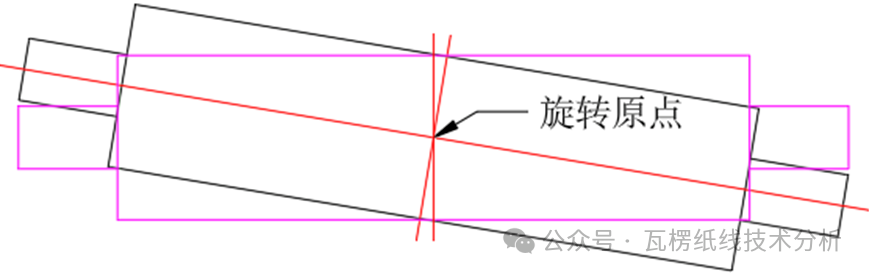

Figure 1以轴心为旋转原点

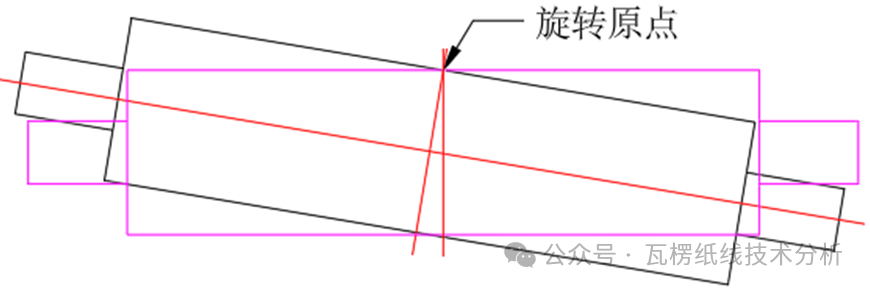

Figure 2以辊面中心为旋转原点

原纸都是包覆在辊轮表面的，在图1中，原纸的位置在水平方向有一个明显的位移。在图2中，原纸中心保留原有位置，左右两侧只是纵向波动。这种差别对于改善原纸的张力拉扯，以及减少跑偏有明显不同的效果。

安装位置与重力效应的关系

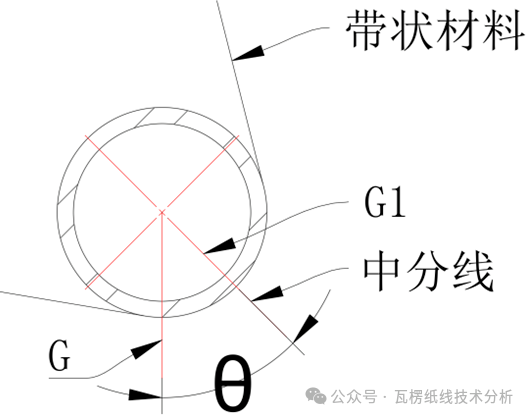

重力方向始终是竖直向下的，但带状材料的进出角度是有多种不同状态的，张力平衡辊的摆动只能沿着带状材料包覆角的中分线进行，当此中分线与重力作用方向不一致时，就会减弱重力作用导致的自动恢复水平功能的实现强弱，此为产品使用中的技术特点。当辊轮水平安装，即包覆角中分线处于水平状态时，由重力产生的自动恢复水平功能完全失效。

• G为重力。
• G1为使辊轮恢复水平的有效作用力。

现场安装方式与张力平衡效果的关系

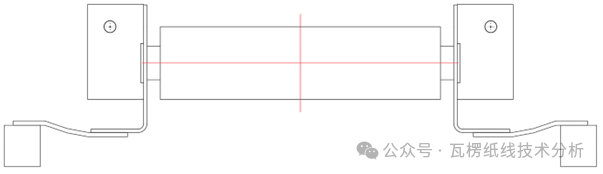

张力平衡辊安装长度与现场实际安装位置的尺寸总是不匹配，而且现场是手工安装，难以避免以下安装误差。

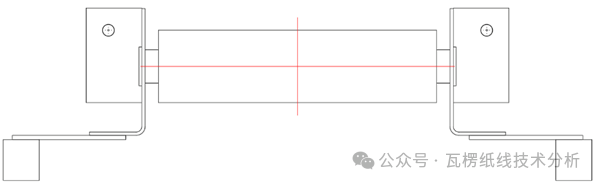

实际运行中，辊轮状态可能是不断颤振的，像这样：

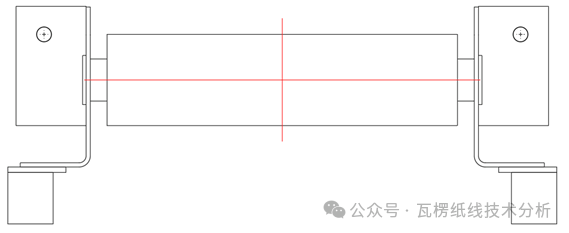

为了充分实现辊轮产品的性能价值，我们推荐安装板要尽量短。示意如下：

文末顺便问一句，你见过你的张力平衡辊摆动么？
